隧道鋼花管
發布時間：2019-06-06 14:59:54

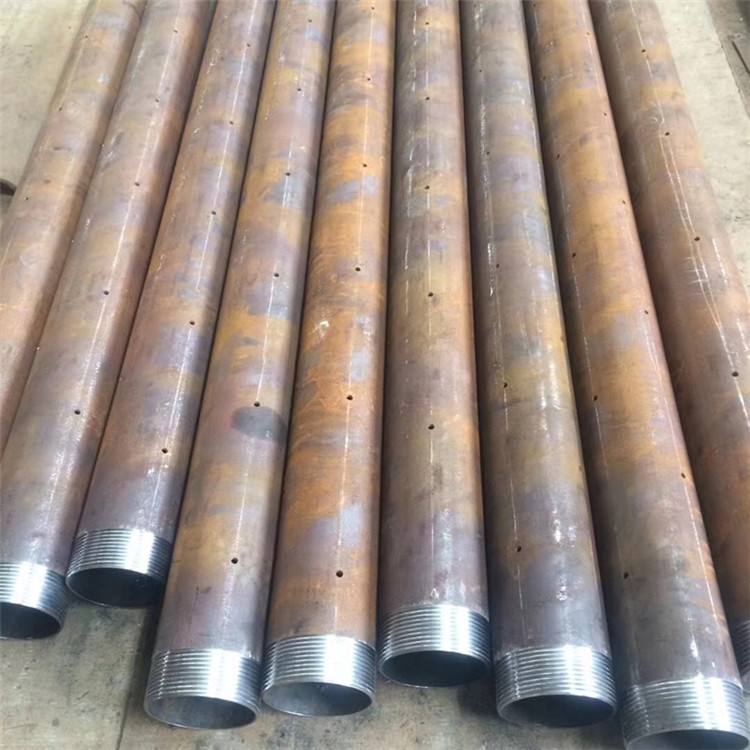

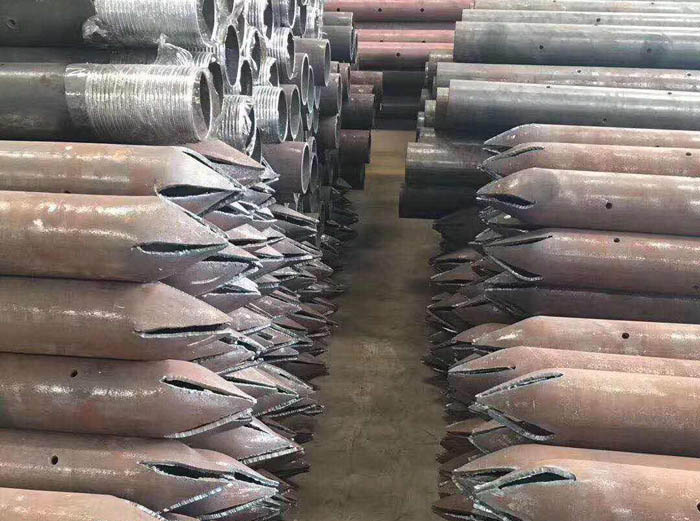

鋼花管直徑從42至114不等，壁厚在4-6mm之間，視工程設計需要鉆出相應直徑的出漿孔。
鋼花管常規規格 Φ42mm、Φ48mm、Φ50mm、Φ60mm、Φ89mm、Φ108mm
一般的鋼花管支護基本原理是借助于加固材料在主動區（滑動區）所產生的拉力傳到阻抗區，以增加滑動面上的垂直應力，進而提高土層的抗剪強度；并且在滑動面上加固材料可借助于土層提供的被動土壓力，產生剪力和彎矩以抵抗主動區的滑動，達到加固邊坡的目的。鋼花管的注漿可以使破碎巖體及軟弱土體提高強度，而鋼花管本身留在土體內部也可以起到加筋的作用。如果將一部分鋼花管注漿，而將另一部分不注漿，則不注漿的鋼花管便可用作排水管道，周圍土體的積水可以通過排水孔進入排水鋼花管，再通過排水鋼花管排出，既起到了加筋加固的效果，又可以起到土體內部排水的效果。
1.2鋼花管支護與排水的方法
1.2.1工程地質勘察
工程施工前首先要對該工程的地質情況進行取樣勘探和技術分析，得出地質勘探與分析報告，確定工程地段土體中黏性土、粉沙土、破碎巖體等各類物質的大體分布情況及其性質。同時得到該邊坡地段的地下水位以及降水量等數據，估算大體的排水范圍和排水量大小，從而確定鋼花管用于排水部分的分布。
1.2.2邊坡的大體修整
為了便于各種技術的應用和施工方便，在地質勘察與分析結束后，首先要對邊坡進行一次大體的修整。把過于突出及凹陷處修平并清除坡面虛土，但不能過分整修，否則會影響邊坡的穩定，只要不會對施工過于影響即可。
1.2.3加工管材

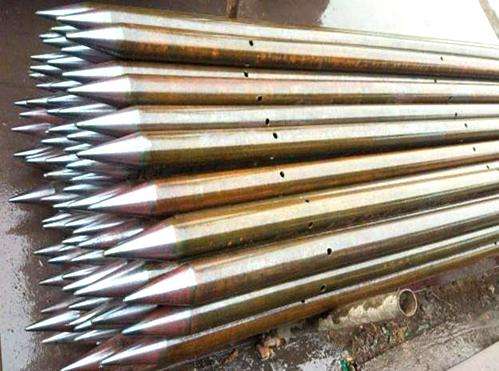

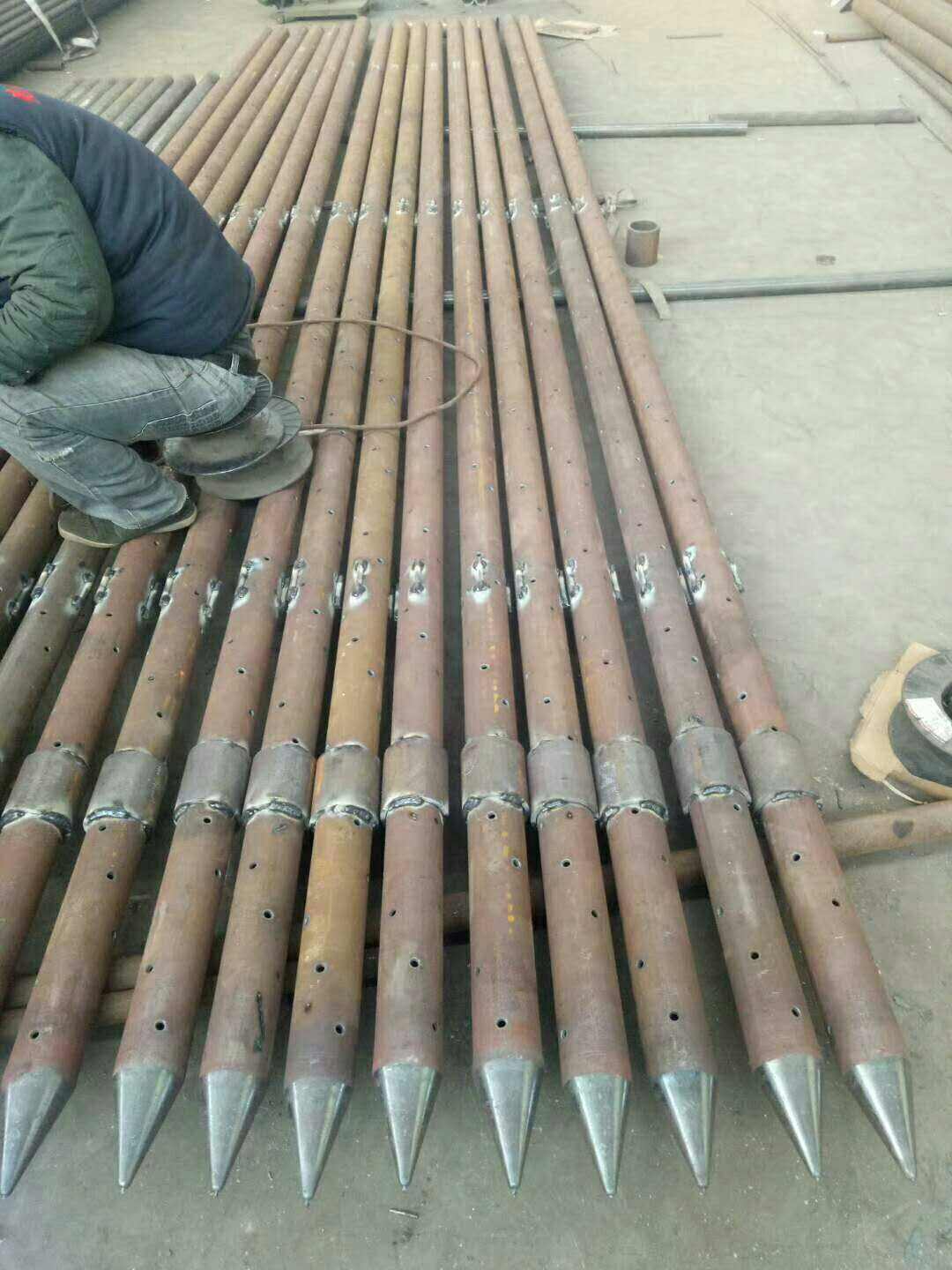

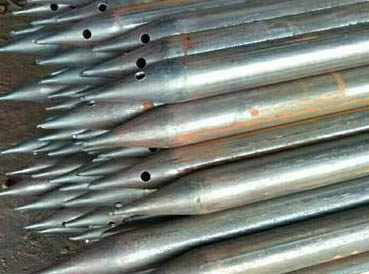

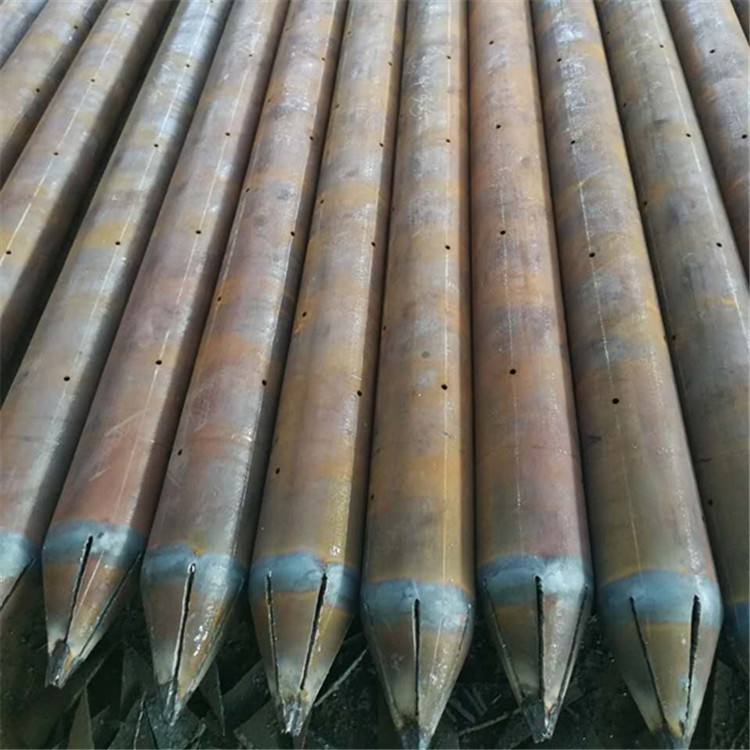

選用兩批不同管徑的鋼管，用于灌漿加固的鋼材管徑稍大些，一般采用50mm鋼管；用于排水加固的鋼材管徑稍小些，一般采用40mm鋼管。灌漿加固鋼材采用無縫鋼管，沿軸向每隔5cm開一對直徑為4mm的出漿孔，梅花狀布置。兩截鋼管的連接，采用lOcm長的螺紋套管連接，接縫處采用焊接，保證其強度和封閉性。鋼花管尾部100cm內不設置出漿孔，而鋼花管頭部出漿孔直徑增大，一般采用5-6mm孔徑，并要將頭部削尖，并焊縫密實，便于打管。排水加固鋼材也采用無縫鋼管，沿軸向每隔5cm開一對直徑為3mm的排水孔，梅花狀布置。兩截鋼管的連接，與灌漿管相同，采用lOcm長的螺紋套管連接，接縫處采用焊接，保證其強度和封閉性。鋼花管尾部100cm內不設置排水孔，而鋼花管頭部排水孔直徑略微增大，一般采用4mm孔徑即可，同時也需將頭部削尖，并焊縫密實，便于打管。灌漿鋼花管和排水鋼花管的每個開孔處都需要焊接一小塊角鋼板，構成孔前倒刺以及保護塊，利于灌漿和排水，不讓松散土質被壓入鋼花管內。
